Передатчик поясной ASL PS-19

Передатчик поясной ASL PS-19 (ASL #313730Si-1)

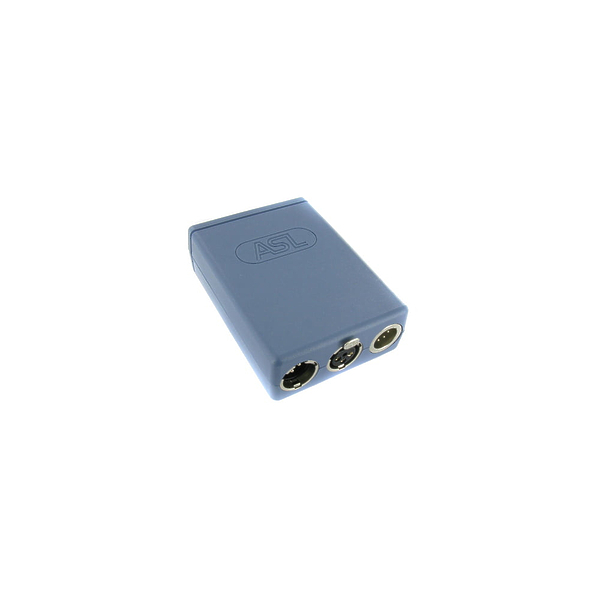

PS 19 - это портативная одноканальная переговорная станция. Она помещена в прочный корпус из ABS и снабжена стальной клипсой для крепления на поясе. На передней панели расположены регулятор громкости (уровень прослушивания), кнопки TALK и CALL со светодиодными индикаторами, триммер бокового тона и триммер громкости зуммера. На задней панели расположены разъемы XLR-3 для подключения кабеля интеркома ("телефонной линии") и разъем XLR-4 для подключения гарнитуры. Особое внимание было уделено разборчивости речи. Благодаря применению малошумящих и высокоскоростных операционных усилителей, фильтра присутствия речи и фирменных мостовых усилителей для наушников высокой мощности, общение становится очень комфортным даже в условиях высокого уровня фонового шума. Уникальная система вызова ASL обеспечивает как мигающий красный светодиод, так и очень характерный звуковой сигнал. Кратковременное нажатие кнопки вызова заставляет мигать красный светодиод, а удержание кнопки в течение 2 секунд активирует звуковой сигнал вызова. Громкость этого звукового сигнала (зуммера) можно регулировать на передней панели. Полностью электронная коммутация повышает надежность и позволяет:

• "мягкое" включение микрофона, защелкивающееся и кратковременное
• Возможность дистанционного отключения микрофона

Технические характеристики системы Динамический диапазон: 80 дБ (1 кГц, THD , 1%) Сигнал вызова: 2,8 мА Порог сигнала вызова (прием): +2,4 В ПОСТОЯННОГО ТОКА Напряжение питания: + 30V DC (12 - 32V DC) Время прерывания питания (отключение микрофона): 0,1 сек Импеданс линии: 350 ? (1 кГц) / 2,2 k? (DC) Уровень звука: ном. -18 dBu, макс. +4 dBu Предварительный усилитель микрофона Импеданс микрофона гарнитуры: 200 ? Усиление: 40 - 60 дБ (регулируется внутренне) Фильтр присутствия: +6 дБ на 5 кГц Частотная характеристика: 200 Гц - 15 кГц (-3 дБ) Питание электретного микрофона: +9 В ПОСТОЯННОГО ТОКА Усилители драйверов наушников Максимальный выходной уровень: 14 Врмс @ 200 ? Максимальная выходная мощность: 2x 0,28 Втмз @ 400 ? Боковой тон Отклонение: 0 - 30 дБ регулируемый Зуммер Макс. SPL: 85 дБА PS 19 Потребляемая мощность Ток (при 30 В постоянного тока): 30 мА в режиме покоя 45 мА сигнализация 170 мА при максимальной мощности + сигнализация ASL оставляет за собой право изменять технические характеристики  без предварительного уведомления
