Блок питания JDM PD-3322

Блок питания JDM PD-3322 (JDM #324907Si-1)

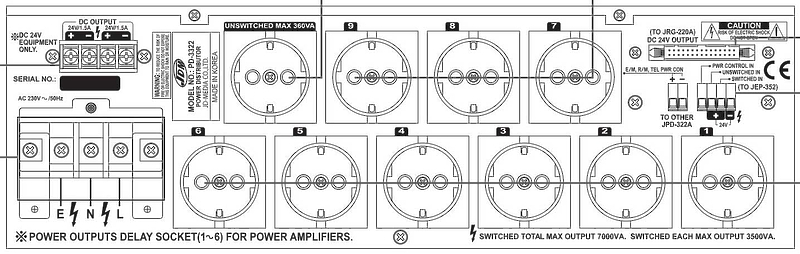

Предназначен для распределения основного питания переменным напряжением на всю рэковую систему 19" со встроенными предохранителями, замена которых осуществляется с фронтальной стороны. В блоке есть также два выходных разъема +24В, предназначенных для постоянного питания напряжением 24В с защитой от короткого замыкания. Автоматический контроль сетевого питания осуществляется активацией переключателя блока в положении "ВКЛ". При этом в случае непредвиденного отключения питания сетевого питания происходит перевод на резервное питание блоков с напряжением +24В. Если переключатель находится в положении "ВЫКЛ" в случае аварийной ситуации или при выборе удаленного микрофона с удаленного усилителя, переменное напряжение блока питания PD-3322 будет отключено для обеспечения данного напряжения рэковой системы. Есть функция задержки при подаче питания 220В на стойку для подавления шумов в громкоговорителях во время включения. Когда блок включен, питание вначале подаётся к выходам 7-9 (для питания предусилителей), затем к выходам 1-6. Когда блок выключен, питание будет отключено вначале от выходов 1-6, затем от выходов 7-9. Особенности:

• Выходные разъемы для распределения основного питания переменным напряжением на всю рэковую систему.
• Два выходных разъема постоянного питания напряжением 24В.
• Автоматический контроль сетевого питания, перевод на резервное питание 24В блоков в случае непредвиденного отключения сетевого питания.
• Встроенная защита от короткого замыкания на выходе разъема питания 24В.

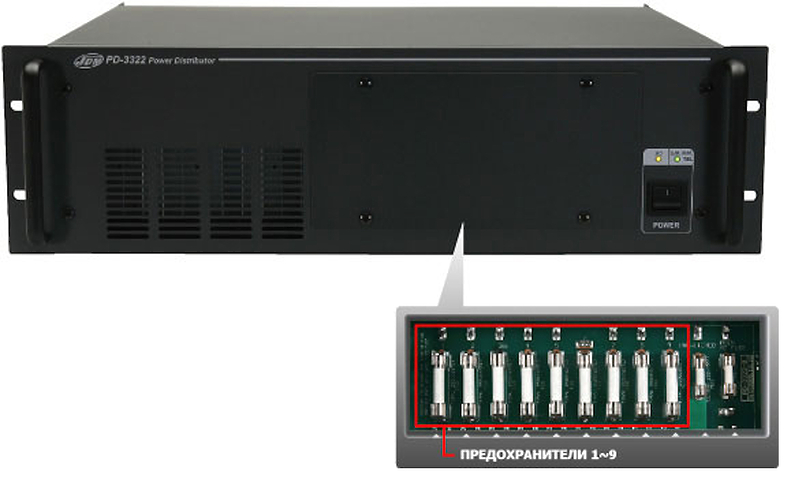

• Встроенные предохранитель в цепи питания переменного тока (замена с фронтальной стороны).
• Функция задержки при подаче 220 В на рэковую стойку для подавления шумов в громкоговорителях во время включения.

Характеристки: Питание постоянного тока: 24В/1,5А, макс. х2 Питание переменного тока: Отключаемые: 1-6: ~230 В/7000ВА (30 А) ~120 В/3500ВА (15 А) 7-9: каждый макс. 115 ВА Неотключаемые: макс. 360 ВА Потребляемая мощность: 120 Вт (±24 В / 3 А)
