Беспроводной анализатор частотного спектра RELACART SA-960

Беспроводной анализатор частотного спектра RELACART SA-960 (RELACART #321183Si-1)

SA-960 — это анализатор спектра, специально разработанный для управления частотами беспроводной связи. Частота визуализируется и контролируется в диапазоне до 960 МГц, создавая стабильную беспроводную рабочую среду на сцене. Особенности Relacart SA-960

• Дисплей для мониторинга графиков радиочастот и уровня сигнала.
• Прием радиосигналов в прямом эфире.
• Кнопка настройки навигации по отображению данных.
• Диапазон сканирования с шагом 50 МГц.
• Шаг частоты: 1-720 МГц
• Сигнал/шум: +10~-110 дБм
• Интерфейс: BNC

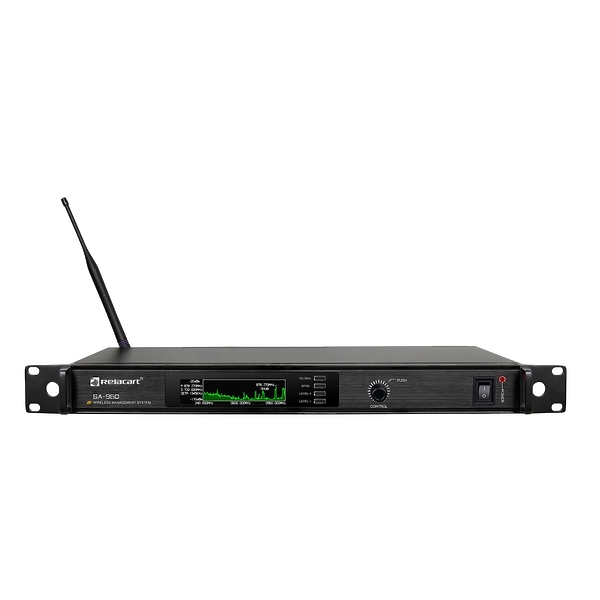

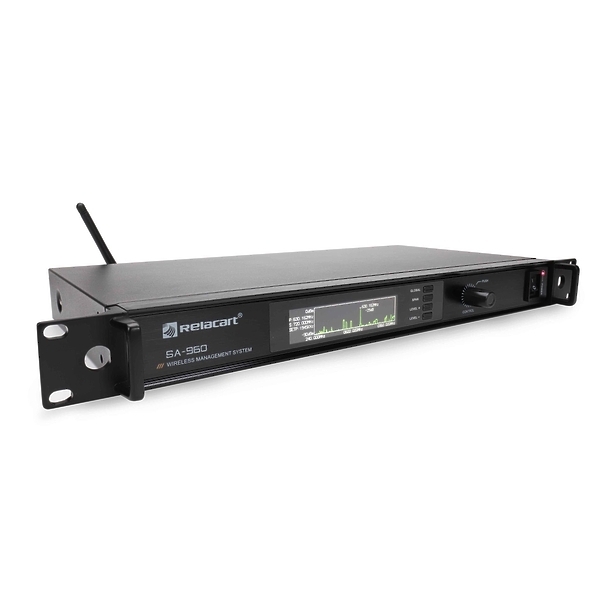

Элементы управления анализатора частотного спектра Relacart SA-960

• Держатель для монтажа в стойку: стационарная установка.
• Дисплей для отображения состояния мониторинга, графиков радиочастот и уровня сигнала.
• Кнопки настройки навигации по отображению данных:

GLOBAL: Установка полного сканирования частот, диапазон: 240-960 МГц. SPAN: диапазон частот, нажмите клавишу SPAN один раз, чтобы отрегулировать диапазон частот сканирования с помощью энкодера, и непрерывно нажимайте клавишу SPAN, чтобы увеличить диапазон сканирования с шагом 50 МГц в пределах заданного диапазона системы. (После нажатия клавиши «SPAN» шрифт станет красным, обозначая активацию этой функции). LEVEL +: общий уровень отображается вверх (максимальная амплитуда уровня дисплея составляет 90 дБ, максимальный диапазон настройки: +10~-110 дБ) УРОВЕНЬ -: уровень отображается в целом вниз (максимальная амплитуда уровня дисплея составляет 90 дБ, максимальный диапазон настройки: +10~-110 дБ)

• Ручка управления функциями (энкодер):
• Управление: Поверните регулятор энкодера по часовой стрелке/против часовой стрелки, чтобы отобразить курсор, и вы сможете увидеть частоту в текущей позиции курсора.
• Выключатель питания POWER. (со световым индикатором)

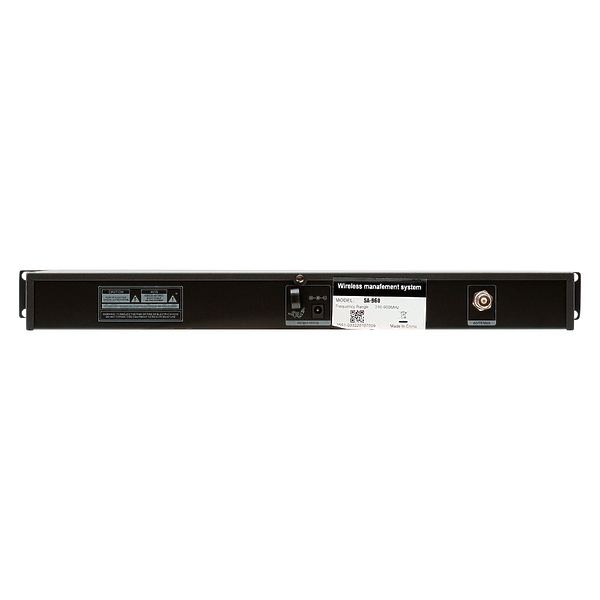

Интерфейсы анализатора частотного спектра Relacart SA-960

• Устройство защиты от натяжения: используется для фиксации соединительного кабеля внешнего адаптера питания.
• Гнездо питания 12 В, 1 А постоянного тока для адаптера питания.
• АНТЕННА: интерфейс для подключения антенны.
