Аудиоплатформа с DSP-процессором Qtex QAP DA88D

Аудиоплатформа с DSP-процессором Qtex QAP DA88D (Qtex #320094Si-1)

QAP DA88D – аудиоплатформа с DSP-процессором, 8 Mic/Line входами с эхоподавлением AEC и 8 Line выходами и 8 портами GPIO. Фантомное питание ±48 В. Параметры АЦП/ЦАП – 24 бит/48 кГц. Два порта Dante, поддерживающие до 8х8 каналов аудио. Оборудована встроенной USB-аудиокартой для записи и проигрывания цифрового аудио. Параметрический 8-полосный эквалайзер на входе и 8-полосный графический эквалайзер на выходе. Управление по IP, интерфейсами RS-232 и RS-485.Совместима с операционными системами Windows и iOS. Особенности:

• Использует архитектуру ADI с возможностью полноканальной обработки аудиосигнала
• Обработка аудиосигнала включает подавление эха (AEC), подавление шума (ANS), AFC (подавление обратной связи), AGC (автоматическое усиление) и автоматическое микширование (AMC)
• Каждый выход оборудован фейдером
• Запоминает до 16 программируемых пресетов
• Каждый из 8 GPIO-портов может быть настроен как вход или выход, а также использоваться как независимый АЦП
• Поддержка копирования, объединения и группировки каналов
• Настраиваемый пользовательский интерфейс

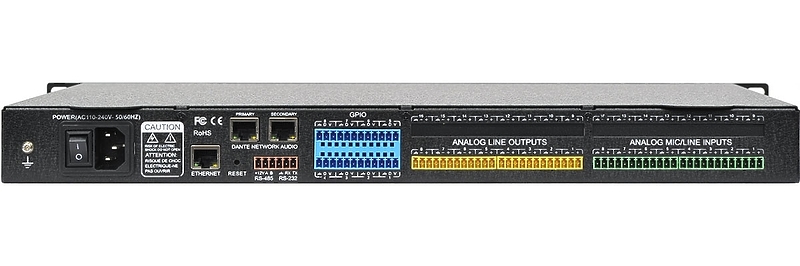

Входы 8 – микрофонный/линейный, клеммный блок Выходы 8 – линейный, клеммный блок Порты 2 – Dante, разъем RJ45 (розетка) 1 – Ethernet, разъем RJ45 (розетка) 8 – GPIO, клеммный блок 1 – RS-232, клеммный блок 1 – RS-485, клеммный блок Центральный процессор ADI Sharc 21489 Уровень усиления 0, 10, 20, 30, 40, 43 дБ – для входного аналогового сигнала КНИ + шум Импеданс входной 9,4 кОм Импеданс выходной 102 Ом Динамический диапазон 113 дБ – аналоговый 115 дБ – Dante Частотный диапазон 20 Гц – 20 кГц (±0,2 дБ) Уровень входного сигнала +24 дБн Уровень выходного сигнала +24 дБн Число каналов Dante 8x8 Задержка на прохождение сигнала Частота дискретизации аудио 48 кГц Разрядность кодирования аудио 24 бита Отношение сигнал / шум 114 дБ Уровень разделения каналов 100 дБ (1 кГц) Уровень собственных шумов –89 дБн – аналоговый интерфейс, А-взвешенный –91 дБн – Dante, А-взвешенный Коэффициент ослабления синфазного сигнала 80 дБ (60 Гц) Питание 110–240 В, 50/60 Гц Потребляемая мощность 25 Вт
