Между матрицей FPGA (Field Programmable Gate Arrays) и всеми четырьмя ветвями матрицы R2R-преобразователя используются дискретная схема гальванической развязки на высокоскоростных оптронах и магнитная трансформаторная развязка. Это создает полную изоляцию всех цифровых схем, в том числе и тактового генератора, от аналоговой секции, для качественного заземления, а также выполняет главную роль в дифференциальном управлении матрицами R2R, достигая идеальной симметрии между противофазными половинами. Результатом является воспроизведение высокого тонального контраста и естественности звучания, которых никогда раньше не удавалось слышать от цифровых источников.

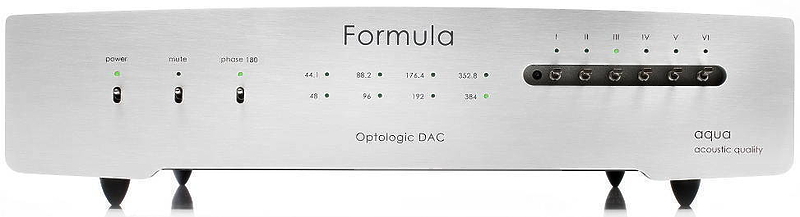

ЦАП Formula xHD не использует цифровой фильтрации или какой-либо иной компенсации, вместо этого уделяется максимальное внимание к каждому каскаду цепи. Источники питания для аналоговых и цифровых схем выполнены с использованием BJT, Mosfet, JFET транзисторов и сверхбыстрых диодов. Все компоненты были специально отобраны не только для достижения лучшего звукового результата, но и за их высокое качество, долговечность и надежность. За исключением шести высококачественных электролитов, все остальные емкости танталовые, твердо-полимерные OS-CON и дважды металлизированные MJP. Сигнальный тракт сам по себе является прямым и свободным от всех конденсаторов. Два выходных каскада (один несимметричный, один - сбалансированный) используют дискретные BJT и JFET транзисторы с металло-пленочными резисторами. Все электронные части аппарата обладают сверхнизким радиоизлучением.
Особенности:
- Собственный гибридный 2-ступенчатый XMOSxCoreXE216 + FPGA
Полностью изолированный декодер USB и генератор тактовых импульсов FPGA с проприетарным кодом
Высококачественные, долговечные, малошумные детали и модульная конструкция
Частота дискретизации до 768 кГц PCM и DSD256
Последняя версия настраиваемого XMOSXCore драйвера для ОС Windows (W7, W10)
Фирменный драйвер X Core Audio для Mac OS (Bit Perfect)
USB 2.0 (аудио с поддержкой Linux)
Это обновление потребовало значительной оптимизации кода для основной матрицы FPGA с R2R, которая улучшила качество звука.
Новая гибридная схема USBXMOSxCore 200 (двухъядерный) + FPGA позволяет воспроизводить файлы с разрешением до 768 кГц PCM и до DSD256 (QuadDSD)
Технические характеристики:
- Тип конверсии: мультибитный R2R с FPGA (Field Programmable Gate Arrays)
Интерфейсная шина: AQlink (протокол I2S) - бескомпромиссное цифровое соединение позволяет напрямую подключать ЦАП к CD транспорту (уровень LVCMOS)
Цифровой ресивер: PLL (phase locked loop) технология с выбором частот: 128 или 256
Входы (цифровые):- RJ45 AQlink (I2S протокол) - PCM 24 бит/768 кГц/- DSD64, DSD256 до DoP
- BNC коаксиальный (S/PDIF) 75Ом-PCM 24 бит/ 192 кГц-DSD64 до DoP
- USB port - PCM 24 бит/768 кГц-DSD64, DSD256 до DoP
- AES/EBU балансный 110 Ом - PCM 24 бит/192 кГц- DSD64 до DoP
- RCA коаксиальный (S/PDIF) 75 Ом - PCM 24 бит/192 кГц-DSD64 до DoP
- AT&T (ST Fiber) - 24 бит/192 кГц- DSD-64
- оптический TOSLINK - 24 бит/96кГц
Аналоговые выходы: балансный 2х XLR (3.8В RMS) и небалансный 2х RCA (2.4В RMS) порт RS-232
Входной импеданс: 10 Ом RCA - 600 Ом XLR
Выходной импеданс: 10 кОм (min.) RCA - 600 Ом XLR.
Частотный диапазон 20 Гц - 22 кГц. КНИ - <0,016% 1кГц -10дБ
