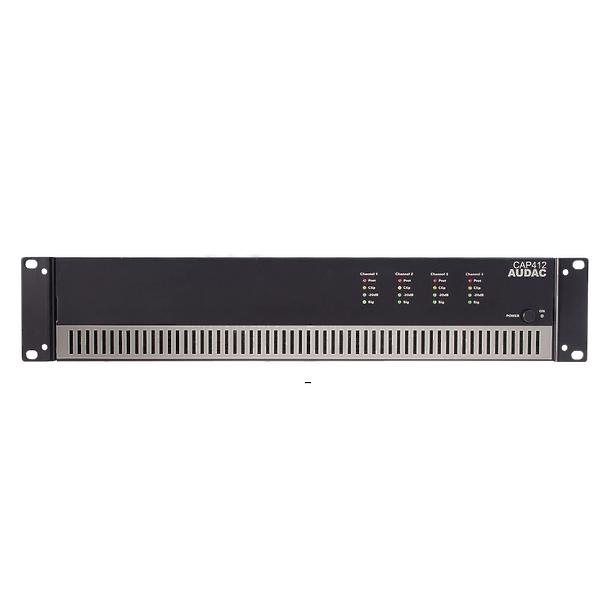

Усилитель максимально прост и снабжен лишь необходимыми элементами управления и коммутации: для каждого из каналов предусмотрен линейный балансный аудиовход и аудиовыход (сквозной) на разъемах XLR, клеммная колодка Euroblock 4-pin для подключения линий АС, переключатель ВЧ фильтра (HPF), регулятор уровня усиления сигнала и информативные LED индикаторы состояния (на лицевой панели). Питание осуществляется от сети AC 230-240 В, для защиты от перенапряжения и КЗ силовой вход снабжен сменным плавким предохранителем. Эффективное охлаждение обеспечивается малошумной системой принудительной вентиляции. Усилитель выполнен в металлическом RACK корпусе высотой 2U и устанавливается в стойку или аппаратный шкаф с применением опциональных креплений.
Особенности:
Четыре канала усиления с выходом 100 В
Максимальная выходная мощность в каждом канале 120 Вт
Технология усиления класса D
Высокоимпедансные выходы 70/100 В
Низкоимпедансные выходы 4 Ом
Низкое энергопотребление
Подключение режекторных фильтров низких частот
Транзит входных сигналов
Принудительное охлаждение (вентилятор)
Сфера применения
Многозонные звуковые распределительные системы
Характеристики:
Входы: 4 – балансное моно, разъем XLR 3-pin (розетка)
Выходы: 4 – усиленный на громкоговорители 4 Ом / 70 В / 100 В, клеммный блок
4 – проходной: балансное моно, разъем XLR 3-pin (вилка)
Класс усиления: D
Выходная мощность: 4x120 Вт RMS — 4 Ом
4x75 Вт RMS — 8 Ом
4x120 Вт RMS — 100 В
Диапазон воспроизводимых частот: 50 Гц – 22 кГц
Импеданс входной: 10 кОм (балансное подключение)
Импеданс выходной: 83 Ом (100 В), 42 Ом (70 В), 4 Ом
Чувствительность по входу: ?0,5…10,5 дБ
Коэффициент ослабления синфазного сигнала: 70 дБ
КНИ + шум: < 0,3 %
Отношение сигнал / шум: > 100 дБ
Перекрестные помехи: < 80 дБ
Диапазон рабочих температур: 0…+40 °C
Охлаждение: принудительное (вентилятор с термоконтролем)
Относительная влажность воздуха: до 95 % (без конденсации)
Защита: КЗ, перегрев, перегрузка, лимитер
Питание: сеть ~100–240 В, 50/60 Гц
Комплектация:
- Усилитель мощности: 1 шт.
Сетевой кабель: 1 шт.
Клеммники Euroblock 4-pin: 4 шт.
Комплект документации: 1 шт.
